有关压力传感器变送器使用的几点知识

变送器是能输出标准信号的传感器，它能将传感器感受到的气体、液体等物理参量（温度、压力、流速等）转变成标准的电信号，然后供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。

压力变送器是工业实践中最为常用的一种仪表，被广泛的应用到各种工业环境中，如水利水电、铁路交通、智能建筑、生产自控、航空航天、石油石化、电力、军工、船舶等行业中。

在实际使用过程中，压力产品的过程连接方式应该如何选择？

要弄清楚这个问题，有几个知识点需要了解一下：过程连接螺纹规格、水线密封和端面密封的区别、常用的高压螺纹有哪些？变送器在实际使用工况中，螺纹该如何选择？

按照螺纹分布在母体的位置，可以分为内螺纹和外螺纹

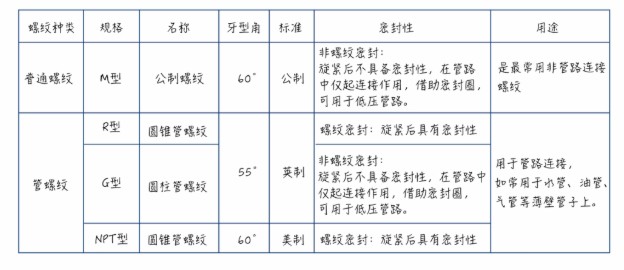

按照螺纹的截面形状，可以有三角形螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹等。其中三角螺纹主要用于联结，而我们的变送器主要选择这种螺纹联结方式。常用的规格有M螺纹、R螺纹、G螺纹、NPT螺纹等。

密封形式，常见密封方式分为两种，端面密封与水线密封。

端面密封是指，在螺纹根部或者螺纹接触面上进行密封，密封材料一般会选择ED圈或者O型圈。

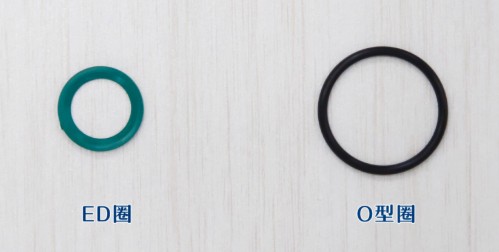

ED圈是传感器行业应用最早的一种密封材料，执行的是德国标准。它的截面为梯形，多用于管道联结。O型圈是一种通用性非常好的密封材料，它的截面是圆形的。

选用O型密封圈时，产品最大压力到35MPa，而选用ED圈时，压力可以做到60MPa。压力变送器在设计开发时一般优先选择ED圈，因为它的量程范围更宽。

水线密封是指在螺纹前端端面上开水线槽，配合紫铜垫或者聚四氟的垫片进行密封。相较于端面密封，这种密封方式适用的量程范围更广。因此高压应用一般选水线密封。

但水线密封也有它的特定使用条件，也就是连接的对象内螺纹不能过长，螺纹底部也要平整。

具体综合考虑，根据需要和安装现场要求，选择适合的密封方法。

探讨一下，不同应用介质下，膜片及过程连接口的材质该如何选择？

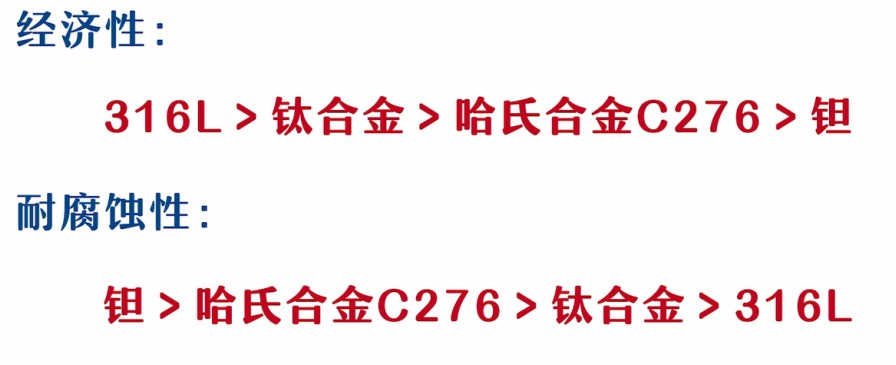

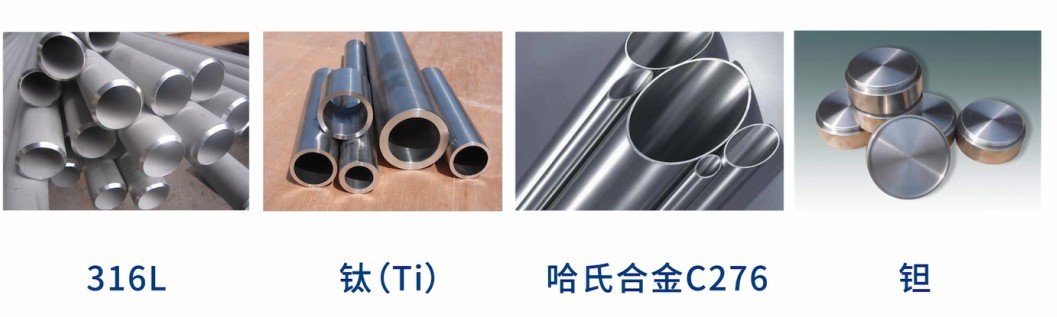

我们常见压力变送器的膜片材质主要有316L、Ti、哈氏合金C276、钽，这四种材料从耐腐蚀性能和成本方面来说，各有优劣。

316L适用于浓度≤68%的室温硝酸环境、碱性环境、10%浓度的二氧化硫、硫化氢环境中。它的价格相对便宜，具有较高的经济性，另外它的耐腐蚀性适中。也包含一些弱酸、弱碱性的介质溶液，以及柴油、液压油等介质中。因此，316L是应用最为普遍、范围最广的一种膜片材料。

第二种是钛合金

钛金属的特殊性质，它在550℃以下的空气中，表面会迅速形成一层薄而致密的氧化钛膜，所以在大气、海水、硝酸和硫酸等氧化性介质及强碱中可以适用。它的耐腐性优于大多数316L不锈钢材质，目前应用较多的行业主要是船舶领域，当然它的成本也是高于316L。

第三种哈氏合金C276

哈C是目前金属材料中最耐腐蚀的一种合金材料，这种材料适用于常温的磷酸环境及除氢氟酸外的各种有机酸环境中。因此，近三十年以来，在苛刻的腐蚀环境中，比如石油化工、烟气脱硫、纸浆造纸和环保等工业领域中，有着相当广泛的应用。哈C不适合用于碱性环境和高浓度的硫酸盐、硝酸盐环境中。

最后一种钽

钽具有极高的抗腐蚀性，无论是在冷和热的环境下，对盐酸、浓硝酸和王水都不反应。除氢氟酸和强碱介质之外，其余介质都可适用。同样，相较于其他三种材质，它的成本是最高的，经济性最差。

压力传感器和压力变送器接口的材质是要结合介质特点及膜片材质综合来评估选用。
